Installation d’une salle de visioconférence avec Vidélio

Cadrage et rôle de l’équipe Réseau

Dans le cadre de l’amélioration des outils de communication, la Région a souhaité déployer une salle de visioconférence pilote sur Patton, pour valider une solution complète avant de la dupliquer sur d’autres espaces. Vidélio est intervenu en intégrateur audiovisuel (microphones, traitement audio, grand écran, caméras motorisées avec mouvements fluides et automatisés).

• 3jours d’intervention sur site
• 3caméras PTZ haute définition
• 576VLAN MEETING_SÉCURISÉ
• PoEalimentation des caméras

L’équipe Réseau intervient en amont (flux, segmentation, switchs configurés) et pendant (présence sur site pour expliquer la configuration, valider les branchements, lever rapidement les blocages L2/L3 qui auraient bloqué l’intégrateur).

Configuration des switchs HPE 5140 en stack IRF

J’ai configuré et déployé deux HPE 5140 48G en stack via la technologie IRF (Intelligent Resilient Fabric). L’IRF agrège plusieurs switchs physiques en une entité logique unique : même configuration, même plan de contrôle, une seule adresse IP de gestion. Si un switch tombe, le second poursuit le service — point sensible pour une salle où audio/vidéo n’admettent pas de coupure.

1. Stack

   Monter le stack IRF

   Câblage des liens IRF entre les deux 5140, configuration des members, des priorities et des port groups. Vérification du lien IRF avec la commande display irf.

2. VLAN

   Créer le VLAN dédié — MEETING_SÉCURISÉ

   Création du VLAN 576 dédié à la salle de visio, pour isoler les flux audio/vidéo/contrôle des autres usages du bâtiment.

3. PoE

   Activer le PoE sur les ports utiles

   Activation du Power over Ethernet sur les ports destinés aux caméras PTZ et autres périphériques pour éviter de multiplier les alimentations secteur au plafond.

4. RADIUS

   Déclarer le stack côté RADIUS

   Adresse IP du stack réservée en DHCP et déclarée auprès du serveur RADIUS pour l’authentification du nouvel équipement sur l’infrastructure SINFRA.

5. Charte

   Nommer selon la charte SINFRA

   Hostname conforme aux conventions internes (site / rôle / numéro), descriptions de ports propres, correspondance avec la documentation d’exploitation.

6. Tests amont

   Tester en lab avant de poser

   Tests de connectivité, du VLAN 576, du PoE et de la synchronisation IRF. Objectif : poser un switch déjà prêt à l’emploi.

interface GigabitEthernet1/0/5
 description CAM-PTZ-VIDEO-01
 port link-type access
 port access vlan 576          # MEETING_SÉCURISÉ
 poe enable
 poe priority critical
 stp edged-port

Préparation amont — flux et segmentation

Analyse du cahier des charges Vidélio : flux vers le cloud (services de visio, MAJ), signalisation, besoins éventuels en multicast ou unicast selon les composants. Mise en place du VLAN dédié visioconférence et ouverture des flux nécessaires côté pare-feu.

1. Lister les flux requis par Vidélio

   Extraction des URL, ports et certificats attendus depuis le cahier des charges. On obtient une liste exploitable côté pare-feu.

2. Demander l’ouverture des flux

   Ticket vers l’équipe sécurité : règles précises, source = VLAN 576, destinations validées, journalisation activée pour suivi en exploitation.

3. Préparer DHCP et DNS internes

   Réservations DHCP par MAC pour les équipements clés (codec, console, contrôleur de salle), entrées DNS internes pour faciliter le diagnostic.

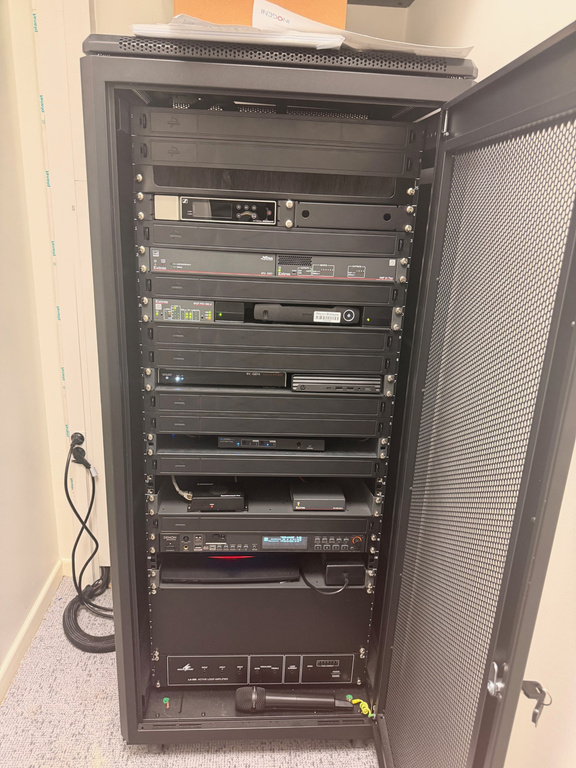

Baie réseau et accompagnement de l’intégrateur

Mise en place de la baie réseau dédiée avec les HPE 5140 48G déjà paramétrés et empilés en IRF, dans un local technique séparé de la salle. Chaque caméra est reliée au switch en PoE, ce qui évite de multiplier les alimentations secteur au plafond.

1. Étiqueter chaque câble RJ

   Marquage caméra → port → rôle : un gain de temps majeur pour les interventions futures et pour Vidélio en cas d’ajustement le jour même.

2. Tester chaque connexion

   Vérification que chaque équipement Vidélio obtient bien : VLAN 576, adresse IP attendue (DHCP réservé), alimentation PoE stable.

3. Rester disponible sur les 3 jours

   Présence côté équipe Réseau pour lever rapidement les blocages L2/L3 et permettre à Vidélio de se concentrer sur image et son.

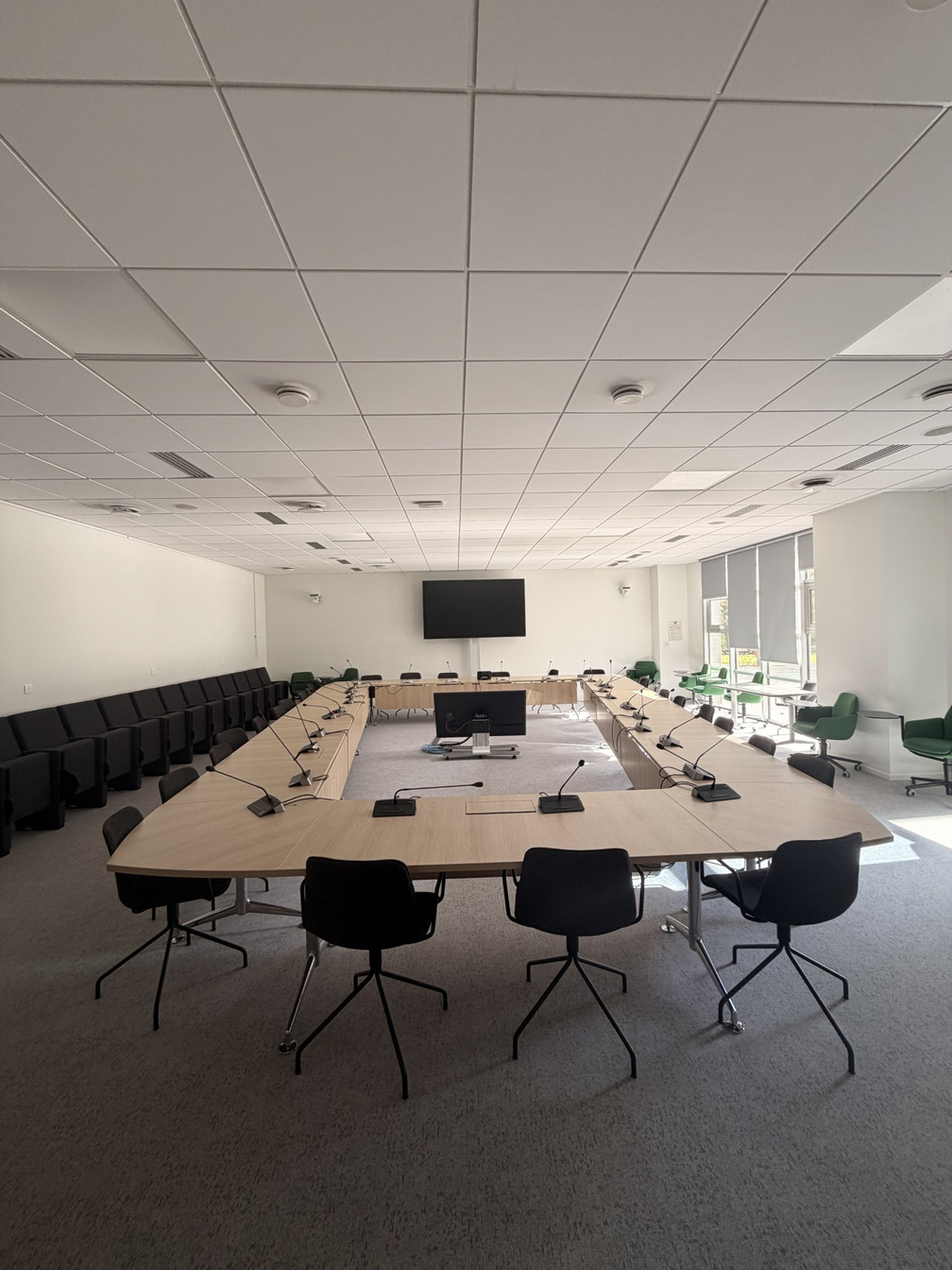

Calibrage et configuration matérielle Vidélio

Vidélio enchaîne sur le calibrage de ses équipements : caméras motorisées haute définition, micros, écrans, console de pilotage. Les caméras sont capables de centrer automatiquement l’image sur la personne qui parle, en s’appuyant sur la détection du micro actif — d’où l’exigence d’un réseau stable et d’une latence maîtrisée entre salle et baie.

Tests fonctionnels et itérations

1. Tester avec plusieurs participants en salle

   Chaque participant prend la parole pour vérifier que les caméras suivent l’orateur et que les transitions restent naturelles.

2. Lancer un appel Microsoft Teams

   Appel Teams avec des participants distants pour contrôler la fluidité et la synchronisation audio/vidéo bout en bout.

3. Affiner l’audio

   Ajustements sur la dalle sonore et la sensibilité des micros pour améliorer la détection de voix.

4. Décider du retrait de la dalle sonore

   La dalle sonore s’est révélée inutile pour la taille de la salle et a été retirée. Les caméras ont été paramétrées pour se baser principalement sur la localisation du micro actif, ce qui donne un cadrage précis sans effets superflus.

Bilan

Ce projet m’a fait traverser toutes les étapes : préparation des switchs (IRF, VLAN 576, PoE, RADIUS), pose de la baie, étiquetage RJ, accompagnement de Vidélio pendant le calibrage, tests utilisateurs et itérations finales. J’ai vu concrètement comment un système de visioconférence professionnel s’appuie sur une couche réseau irréprochable — et combien la coordination avec un intégrateur évite des semaines de débogage « inexpliqué ».

Ce que j’en retiens

Compétences consolidées

• Maîtrise pratique de l’IRF sur HPE 5140 (stack, lien IRF, gestion unifiée).
• Mise en place propre PoE / VLAN dédié / RADIUS / DHCP réservé.
• Coordination avec un intégrateur externe (Vidélio).
• Discipline d’étiquetage et de documentation utile en exploitation.
